京华制管厂：城镇燃气工程中镀锌钢管能否焊接?

　　很多燃气行业朋友的印象中热镀锌管道只能采用螺纹连接，不能焊接，在此不能武断地给出结论是不是可以焊接。简单分析一下，各位自己给出自己的结论。

　　只所以给出镀锌管不能焊接我想主要出于2个原因：1、焊接对防腐层的影响;2、焊接时镀锌对焊接质量的影响。整理分析如下：

　　01 焊接对镀层防腐层破坏 镀锌钢管表面的镀锌层，是管道防腐的主要保护层，在空气中能够形成致密氧化物保护层的金属锌来保护内部的钢结构。在被焊接、划伤的情况下，由于Zn-Fe原电池的存在，相对活泼的镀锌部分可以作为牺牲阳极，延缓钢铁的锈蚀，耐腐蚀性良好。为了不破坏镀锌层，提倡优先考虑采用螺纹连接，但当管径大于DN50(大管径螺纹的加工与连接质量不太稳定)或设计压力大于或等于10kPa 的管道以及布置在地下室、半地下室或地上密闭空间内的管道，除采用加厚的低压管或与专用设备进行螺纹或法兰连接以外，应采用焊接的连接方式。

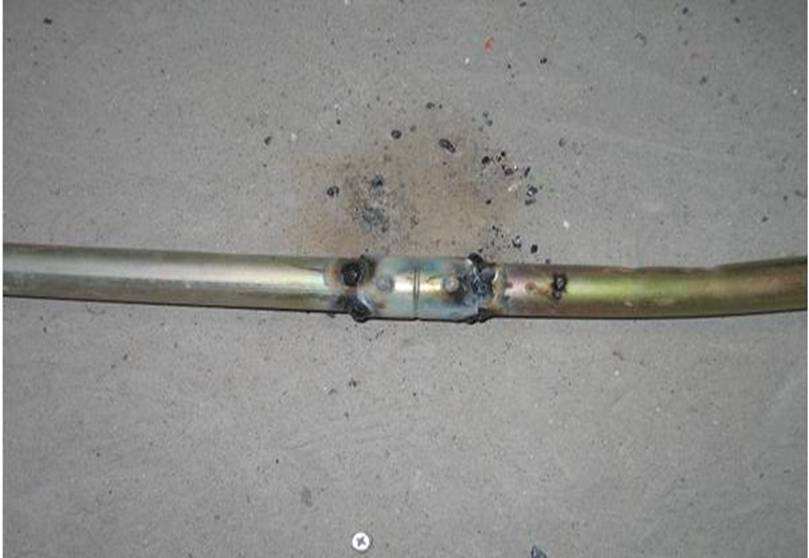

　　镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。锌的熔点在419℃，沸点908℃左右。焊接会使锌熔化，如果选择焊接规范不合适，操作手法不当，很容易使焊缝边缘处的镀锌层熔化以至扩大熔化区域，有可能破坏镀锌层，尤其是在拉长电弧和大幅度摆动操作情况下，增宽熔化区域，破坏镀锌层更为严重。

　　焊接对镀锌管的镀锌层的破坏是肯定的(不同焊接方法只是破坏程度的不同)，但燃气管道本身要求涂黄色的防腐识别漆，正好可以在焊缝部位做防腐色环识别，弥补对镀锌防腐层的破坏。

　　02 镀锌层对焊接质量影响在焊接中，锌熔化成液体浮在熔池表面或在焊缝根部位置。锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。。。。。。具体镀锌层对焊接质量的影响分析就不多赘述了，总之，有影响是肯定的。但镀锌层只是采用物理方式，附着在管道表面，只要在焊接前把镀锌层清理干净，就不会产生对焊接质量的影响主要因素了，焊接质量也就可以保证了。

　　规范依据

　　既然镀锌管焊接对防腐层的破坏以及对焊接质量的影响都可以进行弥补，不影响最终的燃气管道运行和安全，那应当确定可以焊接使用的。有没有相关的规范依据进行依托呢，摘录现行相关规范条文如下：

　　1、《城镇燃气室内工程施工与质量验收规范》CJJ94-2009的条文：

　　4.3.3 室内燃气管道的连接应符合下列要求：1 公称尺寸不大于DN50 的镀辞钢管应采用螺纹连接;当必须采用其他连接形式时，应采取相应的措施。

　　2、《现场设备、工业管道焊接工程施工规范》GB 50236-2011 的条文：

　　7.2.2 焊件组对前及焊接前，应将坡口及内外侧表面不小于20mm 范围内的杂质、污物、毛刺和镀锌层等清理干净，并不得有裂纹、夹层等缺陷。

　　以上2个规范是燃气工程设计和施工中可以直接引用作为依据的规范.
